Описание

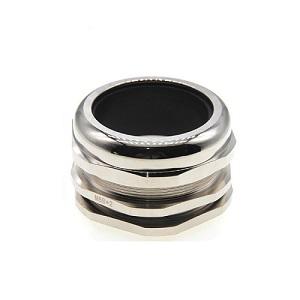

Кабельные вводы из никелированной латуни IP68
Водонепроницаемый латунный кабельный ввод IP68 представляет собой разновидность кабельной арматуры, он также известен как латунный кабельный разъем, кабельное соединение или зажим для шнура, он водонепроницаем и может соответствовать классу защиты IP68.

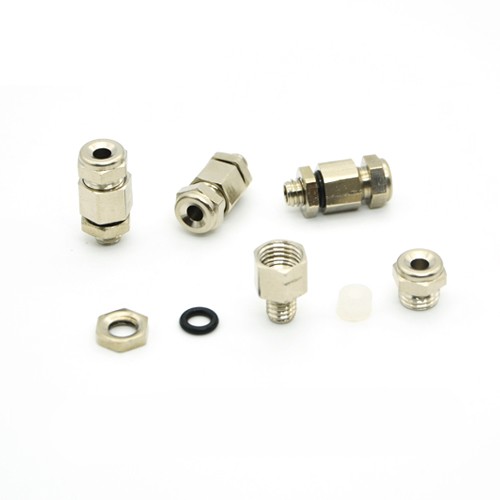

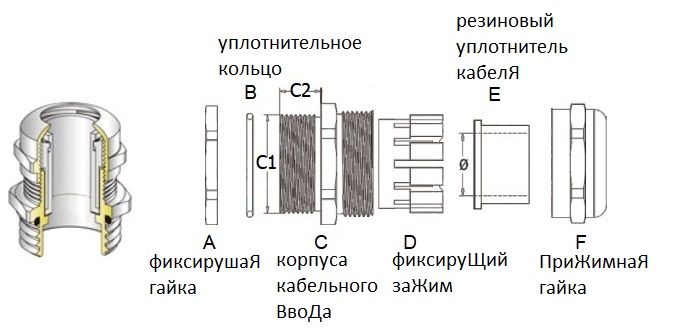

Латунный кабельный ввод состоит из контргайки, шайбы (или уплотнительного кольца), корпуса сальника, захвата, уплотнения и уплотнительной гайки.
Корпус сальника, контргайка, уплотнительная гайка изготовлены из никелированной латуни, уплотнение — из NBR, EPDM или кремниевого материала, захват — из нейлона PA66, а шайба/уплотнительное кольцо — из NBR или силиконового материала.
Латунные кабельные вводы могут быть изготовлены с 4 видами резьбы: резьбой M (метрической), резьбой PG, резьбой NPT и резьбой G(PF).
Мы можем составить индивидуальные спецификации в соответствии с требованиями клиентов. Материал, тип резьбы, длина резьбы и диапазон проволоки могут быть настроены по индивидуальному заказу.
·Материал корпуса сальника: никелированная латунь.
·Материал уплотнения: NBR/EPDM/силикон.
·Материал когтя: PA66(UL94-V2)
·Материал уплотнительного кольца: NBR/силикон.
·Диапазон температур: -40℃~100℃.
·Класс защиты: IP68 (до 10 бар).
·Резьба: Метрическая (M), PG, NPT, G-резьба
Таблица размеров латунного кабельного ввода:
| Кабельный ввод с метрической резьбой | |||||
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| M6×1 | BCM6-3.5 | 2-3 .5 | 6 | 5 | 9/9 |
| M8×1.25 | BCM8-5 | 2-5 | 8 | 5.5 | 11/11 |
| M10×1.5 | BCM10-6.5 | 3-6.5 | 10 | 7 | 14/14 |
| M12×1.5 | BCM12-6.5 | 3-6.5 | 12 | 7 | 14/14 |
| M14×1.5 | BCM14-8 | 4-8 | 14 | 8 | 17/17 |
| M16×1.5 | BCM16-8 | 4-8 | 16 | 8 | 18/18 |
| BCM16-10 | 5-10 | 16 | 8 | 18/20 | |
| M18x1.5 | BCM18-10 | 5-10 | 18 | 8 | 20/20 |
| M20×1.5 | BCM20-12 | 6-12 | 20 | 8 | 22/22 |
| BCM20-14 | 10-14 | 20 | 8 | 22/24 | |
| M22x1.5 | BCM22-14 | 10-14 | 22 | 8 | 24/24 |
| M24x1.5 | BCM24-16 | 9-16 | 24 | 9 | 27/27 |
| M25x1.5 | BCM25-16 | 9-16 | 25 | 9 | 27/27 |
| BCM25-18 | 13-18 | 25 | 9 | 27/30 | |
| M27×1.5 | BCM27-18 | 13-18 | 27 | 9 | 30/30 |
| M30×1.5 | BCM30-18 | 13-18 | 30 | 9 | 32/30 |
| M32×1.5 | BCM32-22 | 15-22 | 32 | 10 | 35/35 |
| BCM32-25 | 18-25 | 32 | 10 | 35/40 | |
| M36×1.5 | BCM36-25 | 18-25 | 36 | 10 | 40/40 |
| M40×1.5 | BCM40-30 | 22-30 | 40 | 11 | 45/40 |
| M42×1.5 | BCM42-30 | 22-30 | 42 | 11 | 45/40 |
| M47×1.5 | BCM47-33 | 25-33 | 47 | 11 | 50/50 |
| M50×1.5 | BCM50-38 | 32-38 | 50 | 12 | 55/57 |
| M56×1.5 | BCM56-38 | 32-38 | 56 | 13 | 59/59 |
| M60×1.5 | BCM60-44 | 37-44 | 60 | 14 | 64/64 |
| M63×1.5 | BCM63-44 | 37-44 | 63 | 14 | 68/64 |
| M64×2 | BCM64-44 | 37-44 | 64 | 14 | 68/64 |
| M72×2 | BCM72-52 | 42-52 | 72 | 15 | 78/78 |
| M75×2 | BCM75-52 | 42-52 | 75 | 15 | 80/78 |
| M80×2 | BCM80-62 | 55-62 | 80 | 16 | 88/88 |
| M88×2 | BCM88-70 | 65-70 | 88 | 18 | 94/94 |
| M100×2 | BCM100-84 | 78-84 | 100 | 20 | 110/110 |
| M120×2 | BCM120-84 | 78-84 | 120 | 20 | 110/130 |
| Кабельный ввод с резьбой PG | |||||
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| PG7 | BCPG7-5 | 2-5 | 12.5 | 7 | 14/14 |
| BCPG7-6.5 | 3-6.5 | 12.5 | 7 | 14/14 | |
| BCPG7-8 | 4-8 | 12.5 | 7 | 14/17 | |
| PG9 | BCPG9-6 | 3-6 | 15.2 | 8 | 18/18 |
| BCPG9-8 | 4-8 | 15.2 | 8 | 18/18 | |
| BCG9-10 | 5-10 | 15.2 | 8 | 18/20 | |
| PG11 | BCPG11-8 | 4-8 | 18.6 | 8 | 21/20 |
| BCPG11-10 | 5-10 | 18.6 | 8 | 21/20 | |
| BCPG11-12 | 6-12 | 18.6 | 8 | 21/22 | |
| PG13.5 | BCPG13.5-10 | 5-10 | 20.4 | 8 | 23/22 |
| BCPG13.5-12 | 6-12 | 20.4 | 8 | 23/22 | |
| BCPG13.5-14 | 10-14 | 20.4 | 8 | 23/24 | |
| PG16 | BCPG16-12 | 6-12 | 22.5 | 8 | 25/24 |
| BCPG16-14 | 10-14 | 22.5 | 8 | 25/24 | |
| PG21 | BCPG21-16 | 12-16 | 28.3 | 9 | 30/30 |
| PG29 | BCPG29-22 | 15-22 | 37 | 10 | 40/40 |
| BCPG29-25 | 18-25 | 37 | 10 | 40/40 | |
| PG36 | BCPG36-30 | 23-30 | 47 | 11 | 50/50 |
| BCPG36-33 | 25-33 | 47 | 11 | 50/50 | |
| PG42 | BCPG42-35 | 30-35 | 54 | 13 | 57/57 |
| BCBPG42-38 | 32-38 | 54 | 13 | 57/57 | |
| PG48 | BCPG48-40 | 35-40 | 59.3 | 14 | 64/64 |
| BCPG48-44 | 37-44 | 59.3 | 14 | 64/64 | |
| Кабельный ввод с резьбой G | |||||
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| G(PF)1/4" | BCPF1/4 -6.5 | 3-6.5 | 13.2 | 7 | 15/15 |
| G(PF)3/8" | BCPF3/8-8 | 4-8 | 16.7 | 8 | 19/19 |
| G(PF)1/2" | BCPF1/2-12 | 6-12 | 20.9 | 8 | 23/22 |
| G(PF)3/4" | BCPF3/4-18 | 13-18 | 26.4 | 9 | 30/30 |
| G(PF)1" | BCPF1-25 | 18-25 | 33.2 | 10 | 40/40 |
| G(PF)1 1/4" | BCPF1 1/4-33 | 25-33 | 41.9 | 11 | 50/50 |
| G(PF)1 1/2" | BCPF1 1/2-38 | 32-38 | 47.8 | 12 | 55/57 |
| G(PF)2" | BCPF 2-44 | 37-44 | 59.6 | 14 | 65/65 |
| Кабельный ввод с резьбой NPT | |||||
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| NPT1/4" | BCNPT1/4 -6.5 | 3-6.5 | 13.2 | 7 | 15/15 |
| NPT3/8" | BCNPT3/8-8 | 4-8 | 17.1 | 8 | 19/19 |
| NPT1/2" | BCNPT1/2-12 | 6-12 | 21.3 | 8 | 23/22 |
| NPT3/4" | BCNPT3/4-18 | 13-18 | 26.6 | 9 | 30/30 |
| NPT1" | BCNPT1-25 | 18-25 | 33.4 | 10 | 40/40 |
| NPT1 1/4" | BCNPT1 1/4-33 | 25-33 | 42.1 | 11 | 50/50 |
| NPT1 1/2" | BCNPT1 1/2-38 | 32-38 | 48.2 | 12 | 55/57 |
| NPT2" | BCNPT2-44 | 37-44 | 60.3 | 14 | 65/65 |
Если вам нужны нестандартные размеры, пожалуйста, свяжитесь с нами, мы обеспечиваем индивидуальное обслуживание.
