Описание

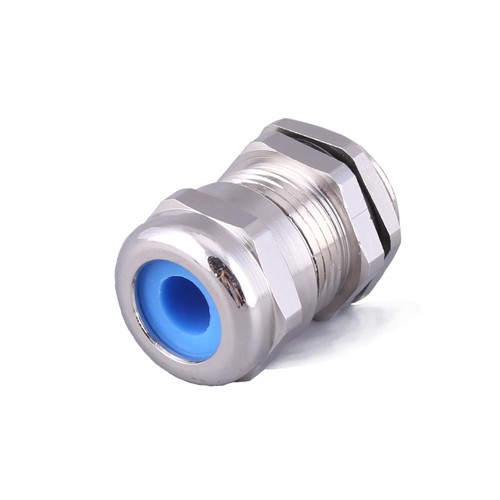

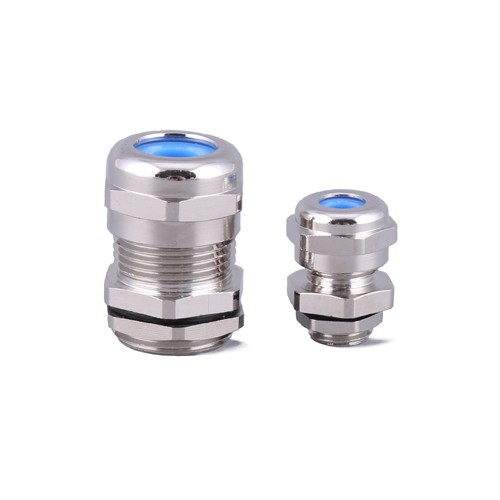

Высокотемпературный латунный кабельный ввод с двухслойным уплотнением
В некоторых особых промышленных условиях, например в условиях высоких температур, кабельные вводы для передачи энергии сталкиваются с более серьезными проблемами. Конструкция и использование высокотемпературных кабельных вводов имеют решающее значение для обеспечения стабильности и безопасности передачи энергии. Высокотемпературные латунные кабельные вводы для применения в химической и высокотемпературной среде, изготовлены из никелированной латуни, с одинарным силиконовым уплотнением.

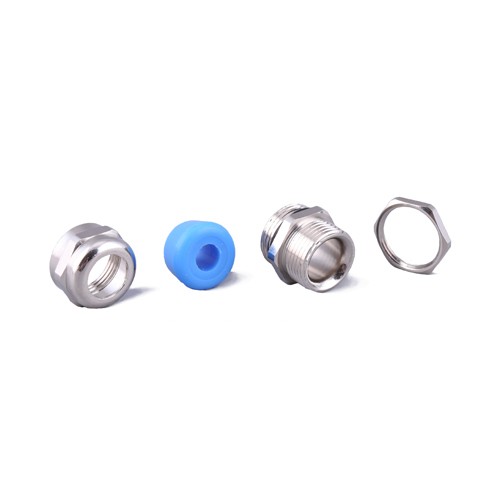

Материал: никелевая латунь, нержавеющая сталь 304, 316, 316L
Уплотнение: Силикон
Коготь: PA66(UL94-V2)
Уплотнительное кольцо: силикон
Диапазон температур: -60℃~250℃
Класс защиты: IP68(до 10бар)

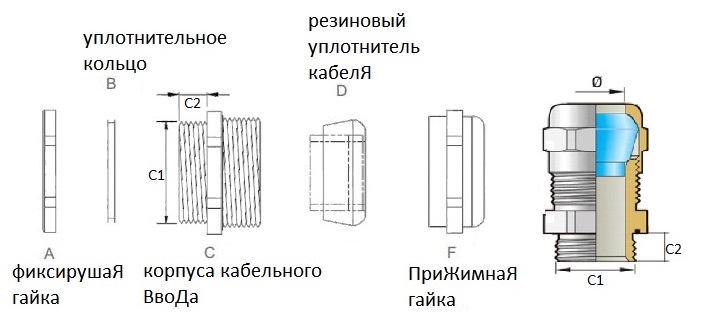

Таблица размеров высокотемпературных кабельных вводов:
Thread
Item No.
Cable RangeΦ
Outer Diameter C1
Thread Length C2
Spanner Size A&F
mm
mm
mm
mm
M12×1.5
DHBCM12-8
2-8
12
7
18/18
M16×1.5
DHBCM16-11
4-11
16
7
20/20
M18x1.5
DHBCM18-11
4-11
18
7
22/22
M20×1.5
DHBCM20-14
5-14
20
8
24/24
M22x1.5
DHBCM22-14
5-14
22
8
26/26
M24x1.5
DHBCM24-20
11-20
25
9
30/30
M25x1.5
DHBCM25-20
11-20
25
9
30/30
M27×1.5
DHBCM27-20
11-20
27
9
30/30
M30×1.5
DHBCM30-25
15-25
32
11
36/36
M32×1.5
DHBCM32-25
15-25
32
11
36/36
M33×1.5
DHBCM33-25
15-25
36
11
36/36
M36×2
DHBCM36-25
15-25
36
11
40/40
M40×1.5
DHBCM40-32
20-32
40
11
44/44
DHBCM40-42
31-42
40
11
58/58
M50×1.5
DHBCM50-42
31-42
50
11
58/58
M63×1.5
DHBCM63-54
41-54
63
14
68/68
Thread
Item No.
Cable RangeΦ
Outer Diameter C1
Thread Length C2
Spanner Size A&F
mm
mm
mm
mm
PG7
DHBCPG7-8
2-8
12.5
7
18/18
PG9
DHBCPG9-11
4-11
15.2
7
20/20
PG11
DHBCPG11-11
4-11
18.6
7
22/22
PG13.5
DHBCPG13.5-14
5-14
20.4
8
24/24
PG16
DHBCPG16-14
5-14
22.5
8
26/26
PG21
DHBCPG21-20
11-20
28.3
9
30/30
PG29
DHBCPG29-32
20-32
37
10
44/44
PG36
DHBCPG36-42
31-42
47
11
58/58
PG42
DHBCPG42-42
31-42
54
13
58/58
PG48
DHBCPG48-54
41-54
59.3
14
68/68
Thread
Item No.
Cable RangeΦ
Outer Diameter C1
Thread Length C2
Spanner Size A&F
mm
mm
mm
mm
G(PF)1/4"
DHBCPF1/4 -8
2-8
13.2
7
18/18
G(PF)3/8"
DHBCPF3/8-11
4-11
16.7
8
22/22
G(PF)1/2"
DHBCPF1/2-14
5-14
20.9
8
24/24
G(PF)3/4"
DHBCPF3/4-20
11-20
26.4
9
30/30
G(PF)1"
DHBCPF1-25
15-25
33.2
11
36/36
G(PF)1 1/4"
DHBCPF1 1/4-32
20-32
41.9
11
44/44
G(PF)1 1/2"
DHBCPF1 1/2-42
31-42
47.8
11
58/58
G(PF)2"
DHBCPF 2-54
41-54
59.6
14
68/68
Thread
Item No.
Cable RangeΦ
Outer Diameter C1
Thread Length C2
Spanner Size A&F
mm
mm
mm
mm
NPT1/4"
DHBCNPT1/4 -8
2-8
13.2
7
18/18
NPT3/8"
DHBCNPT3/8-11
4-11
17.1
8
22/22
NPT1/2"
DHBCNPT1/2-14
5-14
21.3
8
24/24
NPT3/4"
DHBCNPT3/4-20
11-20
26.6
9
30/30
NPT1"
DHBCNPT1-25
15-25
33.4
11
36/36
NPT1 1/4"
DHBCNPT1 1/4-32
20-32
42.1
11
44/44
NPT1 1/2"
DHBCNPT1 1/2-42
31-42
48.2
11
58/58
NPT2"
DHBCNPT2-54
41-54
60.3
14
68/68
Если вам нужны нестандартные размеры, пожалуйста, свяжитесь с нами, мы обеспечиваем индивидуальное обслуживание.
Sofar Electric - профессиональный производитель различных кабельных вводов и кабельной арматуры
Наши преимущества:
·Более 15 лет опыта производства кабельных вводов
·Все категории кабельных вводов удовлетворят все ваши требования
·Выгодные заводские цены.
·Высокая производственная мощность, короткие сроки выполнения заказов.
·Индивидуальные услуги OME и ODM
·Доступны бесплатные образцы
Свяжитесь с нами, чтобы получить каталог продукции и бесплатные образцы!
