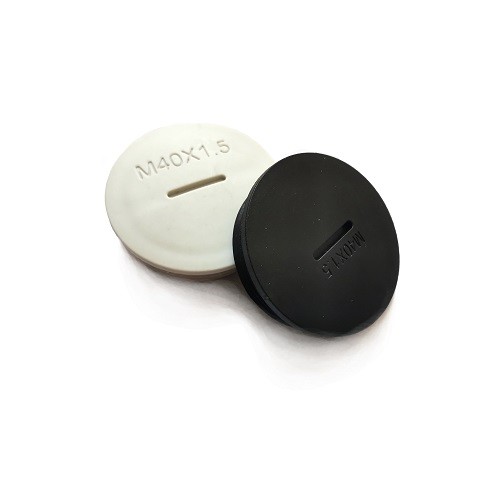

Круглая пластиковая резьбовая заглушка

Круглая резьбовая заглушка

заглушка пластиковая резьбовая

IP68

Описание

Круглая пластиковая резьбовая заглушка

Нейлоновые резьбовые заглушки, также известные как стопорные заглушки или заглушки с резьбовыми отверстиями, используются для защиты оборудования от повреждений. Прорезь в резьбе этих фитингов действует как вентиляционное отверстие, выпуская избыточное давление и смазку. Закройте неиспользуемые резьбовые отверстия, чтобы предотвратить попадание воды в корпуса и выпускные коробки. Вилки имеют класс защиты IP68 для защиты от погружения в воду.

Материал: Нейлон PA66
Уплотнительное кольцо: NBR/силикон.
Диапазон температур: -40℃~100℃
Класс защиты: IP68
Резьба: Метрическая, PG, G(PF), резьба NPT

Резьба	название модели	Диаметр резьбы AG	Длина резьбы L	Диаметр крышки Φ
Резьба	название модели	mm	mm	mm
M10x1.0	NPR-M10	10	6.5	15
M12×1.5	NPR-M12	12	8.8	15.3
M16×1.5	NPR-M16	16	9.5	18.6
M18×1.5	NPR-M18	18	8.6	22
M20×1.5	NPR-M20	20	9.3	25
M22×1.5	NPR-M22	22	9.5	27
M24×1.5	NPR-M24	24	8	29
M25×1.5	NPR-M25	25	11	30
M27×1.5	NPR-M27	27	10.6	32.8
M30×1.5	NPR-M30	30	8	35
M32×1.5	NPR-M32	32	11	37.6
M36×1.5	NPR-M36	36	9	44
M40×1.5	NPR-M40	40	10.6	45.2
M48×1.5	NPR-M48	48	11	55
M50×1.5	NPR-M50	50	13	55.8
M63×1.5	NPR-M63	63	13	69
M64×1.5	NPR-M64	64	13	70

Резьба	название модели	Диаметр резьбы AG	Длина резьбы L	Диаметр крышки Φ
Резьба	название модели	mm	mm	mm
PG7	NPR-PG7	12.5	8.8	15.3
PG9	NPR-PG9	15.2	8.8	19
PG11	NPR-PG11	18.6	8.8	22
PG13.5	NPR-PG13.5	20.4	8.8	25
PG16	NPR-PG16	22.5	11	27.2
PG21	NPR-PG21	28.3	10.7	32.7
PG29	NPR-PG29	37	10.7	43.5
PG36	NPR-PG36	47	13	54.5
PG42	NPR-PG42	54	13.2	61.8
PG48	NPR-PG48	59.3	14.2	68.8

Резьба	название модели	Диаметр резьбы AG	Длина резьбы L	Диаметр крышки Φ
Резьба	название модели	mm	mm	mm
G(PF)1/2"	NPR-G1/2	20.9	10.8	27.2
G(PF)3/4"	NPR-G3/4	26.4	11.2	32.8
G(PF)1"	NPR-G1	33.2	10.7	40
G(PF)1 1/4"	NPR-G1 1/4	41.9	10.5	50
NPT1/2"	NPR-NPT1/2	21.2	10.7	26.8
NPT3/4"	NPR-NPT3/4	26.6	11.2	32.5
