Кабельные вводы из нержавеющей стали IP68
Водонепроницаемый кабельный ввод из нержавеющей стали IP68 представляет собой разновидность кабельной арматуры, он также известен как металлические кабельные вводы, кабельный разъем из нержавеющей стали, кабельное соединение или зажим для шнура, он может соответствовать классу защиты IP68. Корпус сальника, контргайка, уплотнительная гайка могут быть изготовлены из нержавеющей стали SS304, 316 или 316L. Уплотнение изготовлено из NBR, EPDM или кремниевого материала, захват изготовлен из нейлона PA66, а шайба/уплотнительное кольцо изготовлено из EPDM или силиконового материала.
Кабельные вводы из нержавеющей стали могут быть изготовлены с 4 видами резьбы: резьбой M (метрической), резьбой PG, резьбой NPT и резьбой G(PF).
Мы можем составить индивидуальные спецификации в соответствии с требованиями клиентов. Материал, тип резьбы, длина резьбы и диапазон кабелей могут быть настроены по индивидуальному заказу.
Материал: нержавеющая сталь 304/316/316L.
Уплотнение: NBR/EPDM/силикон
Коготь: PA66(UL94-V2)
Уплотнительное кольцо: EPDM/силикон.
Диапазон температур: -40℃~100℃
Класс защиты: IP68(до 10бар)
Резьба: Метрическая (M), PG, NPT и G-резьба.

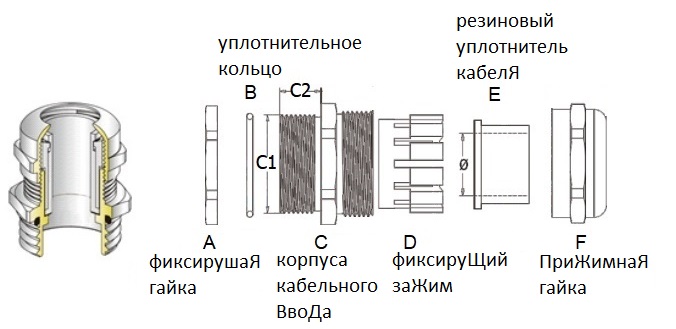

Таблица размеров уплотнения кабеля из нержавеющей стали:
| Кабельный ввод с метрической резьбой | |||||
|
Резьба |
название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| M6×1 | SCM6-3.5 | 2-3 .5 | 6 | 5 | 9/9 |
| M8×1.25 | SCM8-5 | 2-5 | 8 | 5.5 | 11/11 |
| M10×1.5 | SCM10-6.5 | 3-6.5 | 10 | 7 | 14/14 |
| M12×1.5 | SCM12-6.5 | 3-6.5 | 12 | 7 | 14/14 |
| M14×1.5 | SCM14-8 | 4-8 | 14 | 8 | 17/17 |
| M16×1.5 | SCM16-8 | 4-8 | 16 | 8 | 18/18 |
| SCM16-10 | 5-10 | 16 | 8 | 18/20 | |
| M18x1.5 | SCM18-10 | 5-10 | 18 | 8 | 20/20 |
| M20×1.5 | SCM20-12 | 6-12 | 20 | 8 | 22/22 |
| SCM20-14 | 10-14 | 20 | 8 | 22/24 | |
| M22x1.5 | SCM22-14 | 10-14 | 22 | 8 | 24/24 |
| M24x1.5 | SCM24-16 | 9-16 | 24 | 9 | 27/27 |
| M25x1.5 | SCM25-16 | 9-16 | 25 | 9 | 27/27 |
| SCM25-18 | 13-18 | 25 | 9 | 27/30 | |
| M27×1.5 | SCM27-18 | 13-18 | 27 | 9 | 30/30 |
| M30×1.5 | SCM30-18 | 13-18 | 30 | 9 | 32/30 |
| M32×1.5 | SCM32-22 | 15-22 | 32 | 10 | 35/35 |
| SCM32-25 | 18-25 | 32 | 10 | 35/40 | |
| M36×1.5 | SCM36-25 | 18-25 | 36 | 10 | 40/40 |
| M40×1.5 | SCM40-30 | 22-30 | 40 | 11 | 45/40 |
| M42×1.5 | SCM42-30 | 22-30 | 42 | 11 | 45/40 |
| M47×1.5 | SCM47-33 | 25-33 | 47 | 11 | 50/50 |
| M50×1.5 | SCM50-38 | 32-38 | 50 | 12 | 55/57 |
| M56×1.5 | SCM56-38 | 32-38 | 56 | 13 | 59/59 |
| M60×1.5 | SCM60-44 | 37-44 | 60 | 14 | 64/64 |
| M63×1.5 | SCM63-44 | 37-44 | 63 | 14 | 68/64 |
| M64×2 | SCM64-44 | 37-44 | 64 | 14 | 68/64 |
| M72×2 | SCM72-52 | 42-52 | 72 | 15 | 78/78 |
| M75×2 | SCM75-52 | 42-52 | 75 | 15 | 80/78 |
| M80×2 | SCM80-62 | 55-62 | 80 | 16 | 88/88 |
| M88×2 | SCM88-70 | 65-70 | 88 | 18 | 94/94 |
| M100×2 | SCM100-84 | 78-84 | 100 | 20 | 110/110 |
| M120×2 | SCM120-84 | 78-84 | 120 | 20 | 110/130 |
| Кабельный ввод с резьбой PG | |||||
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| PG7 | SCPG7-5 | 2-5 | 12.5 | 7 | 14/14 |
| SCPG7-6.5 | 3-6.5 | 12.5 | 7 | 14/14 | |
| SCPG7-8 | 4-8 | 12.5 | 7 | 14/17 | |
| PG9 | SCPG9-6 | 3-6 | 15.2 | 8 | 18/18 |
| SCPG9-8 | 4-8 | 15.2 | 8 | 18/18 | |
| SCG9-10 | 5-10 | 15.2 | 8 | 18/20 | |
| PG11 | SCPG11-8 | 4-8 | 18.6 | 8 | 21/20 |
| SCPG11-10 | 5-10 | 18.6 | 8 | 21/20 | |
| SCPG11-12 | 6-12 | 18.6 | 8 | 21/22 | |
| PG13.5 | SCPG13.5-10 | 5-10 | 20.4 | 8 | 23/22 |
| SCPG13.5-12 | 6-12 | 20.4 | 8 | 23/22 | |
| SCPG13.5-14 | 10-14 | 20.4 | 8 | 23/24 | |
| PG16 | SCPG16-12 | 6-12 | 22.5 | 8 | 25/24 |
| SCPG16-14 | 10-14 | 22.5 | 8 | 25/24 | |
| PG21 | SCPG21-16 | 12-16 | 28.3 | 9 | 30/30 |
| PG29 | SCPG29-22 | 15-22 | 37 | 10 | 40/40 |
| SCPG29-25 | 18-25 | 37 | 10 | 40/40 | |
| PG36 | SCPG36-30 | 23-30 | 47 | 11 | 50/50 |
| SCPG36-33 | 25-33 | 47 | 11 | 50/50 | |
| PG42 | SCPG42-35 | 30-35 | 54 | 13 | 57/57 |
| SCBPG42-38 | 32-38 | 54 | 13 | 57/57 | |
| PG48 | SCPG48-40 | 35-40 | 59.3 | 14 | 64/64 |
| SCPG48-44 | 37-44 | 59.3 | 14 | 64/64 | |
| Кабельный ввод с резьбой NPT | |||||
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| NPT1/4" | SCNPT1/4 -6.5 | 3-6.5 | 13.2 | 7 | 15/15 |
| NPT3/8" | SCNPT3/8-8 | 4-8 | 17.1 | 8 | 19/19 |
| NPT1/2" | SCNPT1/2-12 | 6-12 | 21.3 | 8 | 23/22 |
| NPT3/4" | SCNPT3/4-18 | 13-18 | 26.6 | 9 | 30/30 |
| NPT1" | SCNPT1-25 | 18-25 | 33.4 | 10 | 40/40 |
| NPT1 1/4" | SCNPT1 1/4-33 | 25-33 | 42.1 | 11 | 50/50 |
| NPT1 1/2" | SCNPT1 1/2-38 | 32-38 | 48.2 | 12 | 55/57 |
| NPT2" | SCNPT2-44 | 37-44 | 60.3 | 14 | 65/65 |
| Кабельный ввод с резьбой G | |||||
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| G(PF)1/4" | SCPF1/4 -6.5 | 3-6.5 | 13.2 | 7 | 15/15 |
| G(PF)3/8" | SCPF3/8-8 | 4-8 | 16.7 | 8 | 19/19 |
| G(PF)1/2" | SCPF1/2-12 | 6-12 | 20.9 | 8 | 23/22 |
| G(PF)3/4" | SCPF3/4-18 | 13-18 | 26.4 | 9 | 30/30 |
| G(PF)1" | SCPF1-25 | 18-25 | 33.2 | 10 | 40/40 |
| G(PF)1 1/4" | SCPF1 1/4-33 | 25-33 | 41.9 | 11 | 50/50 |
| G(PF)1 1/2" | SCPF1 1/2-38 | 32-38 | 47.8 | 12 | 55/57 |
| G(PF)2" | SCPF 2-44 | 37-44 | 59.6 | 14 | 65/65 |
Sofar Electric - профессиональный производитель различных кабельных вводов и кабельной арматуры
Наши преимущества:
·Более 15 лет опыта производства кабельных вводов
·Все категории кабельных вводов удовлетворят все ваши требования
·Выгодные заводские цены.
·Высокая производственная мощность, короткие сроки выполнения заказов.
·Индивидуальные услуги OME и ODM
·Доступны бесплатные образцы
Свяжитесь с нами, чтобы получить каталог продукции и бесплатные образцы!
